Modificar tarjeta FOB

Recomendación

Aunque la tarjeta FOB es una opción muy económica, en el 95% de los radios hay que colocar circuitos de atenuación para evitar la distorsión por la diferencia entre los niveles de ganancia e impedancia de las entradas y salidas. Por ello recomiendo como primer opción adquirir una tarjeta DMK Engineering modelo URIxB. Sin embargo dejo el siguiente diagrama para quienes quieran hacer uso de la FOB.

Instrucciones para modificar una FOB para https://pttlink.org/

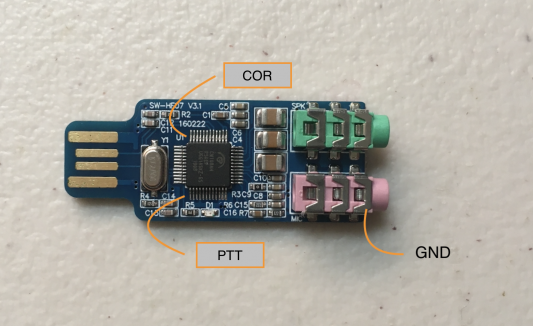

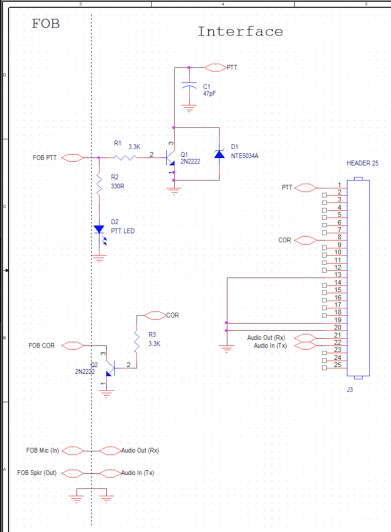

Las conexiones se muestran en la imágen, los pines de las orillas de IC son los utilizados. El conector de 25 pines tiene la misma cofiguración que el URIxB de DMK Eng.

Para PTT y COR se recomienda el uso de un MOSFET. Los componentes descritos se pueden conseguir en México en tiendas como AG Electrónica, etc.

Este diseño funcionó en mis equipos, no hay garantía de que funcione en tus equipos, cualquier modificación es bajo tu propio riesgo.
