Configuración de Hotspot MMDVM para BM y DMR+ IPSC2 con los Talk Groups mas comunes para México.

Introdución

Este documento es una guía rápida para configurar un Hotspot con pi-star para que esté conectado de forma simultánea a BrandMeister y DMR+ IPSC2. Se asume que el usuario sabe navegar y aplicar cambios básicos en pi-star y re-programar su radio DMR. Así mismo, depende de cada usuario el agregar o quitar los Talk Groups según sus intereses y necesidades.

Antes de realizar cualquier cambio se recomienda hacer una copia de respaldo con todos sus ajustes. Esta publicación contiene la configuración que funcionó en mi hotspot y no puedo asegurar ni dar soporte para que funcione en cualquier otro hotspot. Solo contiene los Talk Groups de DMR+ IPSC2 México y los publicados en el Wiki de BM México. Usela bajo su propio riesgo.

Configuración general

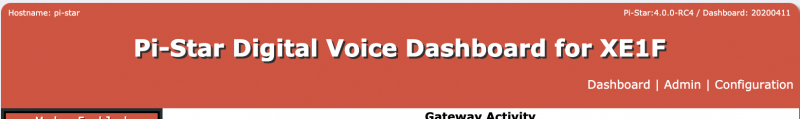

Dar click en <Configuration>.

Mmdvm dashboard menu.png

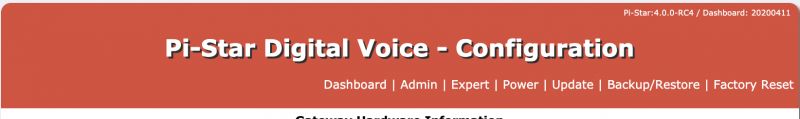

Posteriormente dar click en <Update> y esperar a que el sistema termine de actualizarse.

Mmdvm configuration menu.png

Dar click nuevamente en <Configuration> y posteriormente baje a la sección de <DMR Configuration> y en <DMR Master:> seleccione <DMRGateway> y luego de click en <Apply Changes>.

Mmdvm dmr master.png

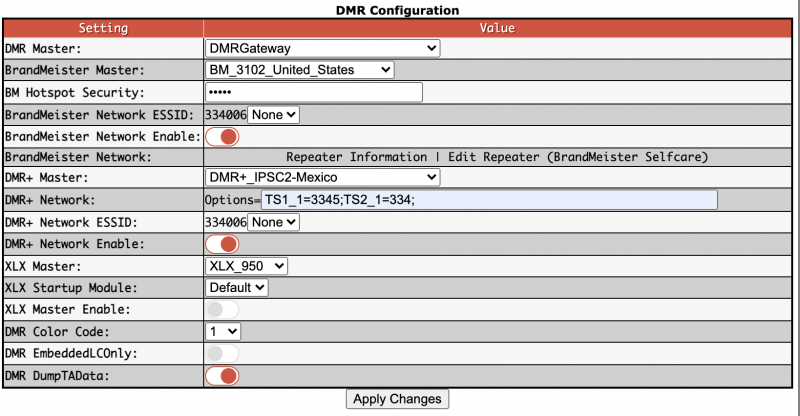

Al recargarse la ventana, aparecerán nuevas opciones en <DMR Configuration>. Seleccione el servidor BrandMeister master al que desea conectarse, en mi caso seleccione el servidor <BM_United_States_3102> No olvide ingresar la contraseña de que asignó en su cuenta BrandMeister Self Care en <BM Hotspot Security>. Encienda <BrandMeister Network Enable>. Seleccione el servidor <DMR+ Master> al que desea conectarse, en mi caso seleccione el servidor <DMR+_IPSC2_Mexico>. Encienda <DMR+ Network Enable> Por último, en <DMR+ Network> Options: ingresa los TGs estáticos que deseas tener de DMR+, en mi caso seleccione los TGs 3345 y 334 <TS1_1=3345;TS2_1=334;>.

Mmdvm dmr configuration.png
  • Nota: Esta configuración deja en Modo Estático los TGs 334 y 3345 de DMR+ IPSC2.

De click en <Apply Changes>.

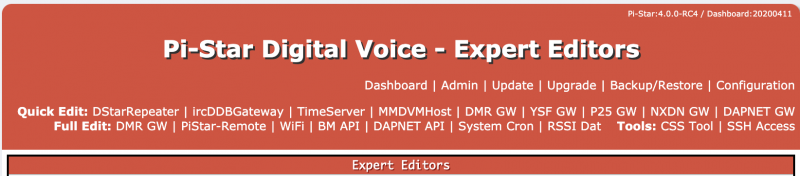

De click en <Expert> y posteriormente en <Full Edit: DMR GW>.

Mmdvm expert menu.png

Configuración BrandMeister

En el texto editable que aparece, busque la línea que dice (stanza): [DMR Network 1] y unas 3 o 4 líneas más abajo encontrará unas líneas que comienzan con:

TGRewrite0=
PCRewrite0=
TypeRewrite0=
SrcRewrite0=
PassAllPC0=
PassAllTG0=
PassAllPC1=
PassAllTG1=

Reemplace dichas líneas con las siguientes:

TGRewrite1=2,9334,2,334,1
TGRewrite2=2,93340,2,3340,1
TGRewrite3=2,93341,2,3341,1
TGRewrite4=2,93342,2,3342,1
TGRewrite5=2,93343,2,3343,1
TGRewrite6=2,93349,2,3349,1
TGRewrite7=2,33401,2,33401,1
TGRewrite8=2,33402,2,33402,1
TGRewrite9=2,33403,2,33403,1
TGRewrite10=2,33404,2,33404,1
TGRewrite11=2,33405,2,33405,1
TGRewrite12=2,33406,2,33406,1
TGRewrite13=2,33407,2,33407,1
TGRewrite14=2,33408,2,33408,1
TGRewrite15=2,33409,2,33409,1
TGRewrite16=2,33410,2,33410,1
TGRewrite17=2,33411,2,33411,1
TGRewrite18=2,33412,2,33412,1
TGRewrite19=2,33413,2,33413,1
TGRewrite20=2,33414,2,33414,1
TGRewrite21=2,33415,2,33415,1
TGRewrite22=2,33416,2,33416,1
TGRewrite23=2,33417,2,33417,1
TGRewrite24=2,33418,2,33418,1
TGRewrite25=2,33419,2,33419,1
TGRewrite26=2,33420,2,33420,1
TGRewrite27=2,33421,2,33421,1
TGRewrite28=2,33422,2,33422,1
TGRewrite29=2,33423,2,33423,1
TGRewrite30=2,33424,2,33424,1
TGRewrite31=2,33425,2,33425,1
TGRewrite32=2,33426,2,33426,1
TGRewrite33=2,33427,2,33427,1
TGRewrite34=2,33428,2,33428,1
TGRewrite35=2,33429,2,33429,1
TGRewrite36=2,33430,2,33430,1
TGRewrite37=2,33431,2,33431,1
TGRewrite38=2,33432,2,33432,1
TGRewrite39=2,33450,2,33450,1
TGRewrite40=2,33451,2,33451,1
TGRewrite41=2,33455,2,33455,1
TGRewrite42=2,33456,2,33456,1
TGRewrite43=2,33457,2,33457,1
TGRewrite44=2,334911,2,334911,1
TGRewrite45=2,9214,2,214,1
TGRewrite46=2,9222,2,222,1
TGRewrite47=2,2350,2,2350,1
TGRewrite48=2,9330,2,330,1
TGRewrite49=2,9370,2,370,1
TGRewrite50=2,3026,2,3026,1
TGRewrite51=2,3027,2,3027,1
TGRewrite52=2,3100,2,3100,1
TGRewrite53=2,3106,2,3106,1
TGRewrite54=2,9704,2,704,1
TGRewrite55=2,9714,2,714,1
TGRewrite56=2,9716,2,716,1
TGRewrite57=2,9730,2,730,1
TGRewrite58=2,9734,2,734,1
TGRewrite59=2,9740,2,740,1
TGRewrite60=2,91,2,91,1
TGRewrite61=2,92,2,92,1
TGRewrite62=2,93,2,93,1
TGRewrite63=2,95,2,95,1
TGRewrite64=2,97,2,97,1
TGRewrite65=2,9911,2,911,1
TGRewrite66=2,9913,2,913,1
TGRewrite67=2,9914,2,914,1
TGRewrite68=2,9915,2,915,1
PCRewrite0=2,4000,2,4000,1
PCRewrite1=2,214999,2,214999,1
PCRewrite2=2,334999,2,334999,1
PCRewrite3=2,310999,2,310999,1
TypeRewrite0=2,9990,2,9990
SrcRewrite0=2,4000,2,4000,1
PassAllPC0=1
PassAllTG0=1
PassAllPC1=2
PassAllTG1=2

Configuración DMR+

Más abajo en el texto busque la línea (stanza) que dice: [DMR Network 2] y unas 3 o 4 líneas más abajo encontrará unas líneas que comienzan con:

TGRewrite0=
PCRewrite0=
SrcRewrite0=

Reemplace dichas líneas con las siguientes:

TGRewrite0=2,201,2,201,1
TGRewrite1=2,202,2,202,1
TGRewrite2=2,203,2,203,1
TGRewrite3=2,204,2,204,1
TGRewrite4=2,205,2,205,1
TGRewrite5=2,334,2,334,1
TGRewrite6=2,3340,2,3340,1
TGRewrite7=2,3341,2,3341,1
TGRewrite8=2,3342,2,3342,1
TGRewrite9=2,3343,2,3343,1
TGRewrite10=2,3345,2,3345,1
TGRewrite11=2,37030,2,37030,1
TGRewrite12=2,704,2,704,1
TGRewrite13=2,706,2,706,1
TGRewrite14=2,708,2,708,1
TGRewrite15=2,748,2,748,1
TGRewrite16=2,9,2,9,1
TGRewrite17=2,9990,2,9990,1
PCRewrite0=2,4000,2,4000,1001
PCRewrite1=2,9057,2,9057,1
SrcRewrite0=2,4000,2,9,1001

De click en <Apply Changes>.

  • Nota: Recuerde que tras hacer un Full Edit: DMR GW, si usted realiza cambios posteriores en Configuration, sus cambios en DMR GW se perderán parcial o totalmente.

Reinicie su hotspot.

Programación del radio

Para poder accesar desde su radio DMR a los dos sistemas, deberá programar los Talk Groups de ambas redes. En el caso de DMR+ IPSC2 México:

TG 201 TAC 1
TG 202 TAC 2
TG 203 TAC 3
TG 204 TAC 4
TG 205 TAC 5
TG 334 México Experimental Análogos
TG 3340 Enlace a FreeDMR México
TG 3341 Zona XE1
TG 3342 Zona XE2
TG 3343 Zona XE3
TG 3345 México Experimental Digitales
TG 37030 Sky Net (República Dominicana)
TG 704 Guatemala
TG 706 El Salvador
TG 708 Honduras
TG 748 Uruguay
TG 9 Reflectores

Para BrandMeister, deberá programar los Talk Groups publicados en el Wiki de BM México con las siguientes excepciones, ya que ambos sistemas cuentan con Talk Groups con el mismo número.

  • El TG 334 de BM lo deberá programar en el radio como el TG 9334.
  • El TG 3340 de BM lo deberá programar en el radio como el TG 93340.
  • El TG 3341 de BM lo deberá programar en el radio como el TG 93341.
  • El TG 3342 de BM lo deberá programar en el radio como el TG 93342.
  • El TG 3343 de BM lo deberá programar en el radio como el TG 93343.
  • El TG 3349 de BM lo deberá programar en el radio como el TG 93349.
  • El TG 214 de BM lo deberá programar en el radio como el TG 9214.
  • El TG 222 de BM lo deberá programar en el radio como el TG 9222.
  • El TG 330 de BM lo deberá programar en el radio como el TG 9330.
  • El TG 370 de BM lo deberá programar en el radio como el TG 9370.
  • El TG 704 de BM lo deberá programar en el radio como el TG 9704.
  • El TG 714 de BM lo deberá programar en el radio como el TG 9714.
  • El TG 716 de BM lo deberá programar en el radio como el TG 9716.
  • El TG 730 de BM lo deberá programar en el radio como el TG 9730.
  • El TG 734 de BM lo deberá programar en el radio como el TG 9734.
  • El TG 740 de BM lo deberá programar en el radio como el TG 9740.
  • El TG 911 de BM lo deberá programar en el radio como el TG 9911.
  • El TG 913 de BM lo deberá programar en el radio como el TG 9913.
  • El TG 914 de BM lo deberá programar en el radio como el TG 9914.
  • El TG 915 de BM lo deberá programar en el radio como el TG 9915.


TG 9334 México
TG 93340 México 2
TG 93341 Zona XE1
TG 93342 Zona XE2
TG 93343 Zona XE3
TG 93349 México
TG 33401 AGS
TG 33402 BCN
TG 33403 BCS
TG 33404 CPE
TG 33405 COA
TG 33406 COL
TG 33407 CHI
TG 33408 CUU
TG 33409 DF
TG 33410 DGO
TG 33411 GTO
TG 33412 GRO
TG 33413 HGO
TG 33414 JAL
TG 33415 MEX
TG 33416 MIC
TG 33417 MOR
TG 33418 NAY
TG 33419 NL
TG 33420 OAX
TG 33421 PUE
TG 33422 QRO
TG 33423 ROO
TG 33424 SLP
TG 33425 SIN
TG 33426 SON
TG 33427 TAB
TG 33428 TAM
TG 33429 TLX
TG 33430 VER
TG 33431 YUC
TG 33432 ZAC
TG 33450 FMRE
TG 33451 ARARM
TG 33455 Exp
TG 33456 Concursos
TG 33457 JOTA
TG 334911 911 México
TG 9214 España
TG 9222 Italia
TG 2350 Inglaterra
TG 9330 Puerto Rico
TG 9370 Chile
TG 3026 Canada
TG 3027 Canada
TG 3100 USA
TG 3106 USA
TG 9704 Guatemala
TG 9714 Panamá
TG 9716 Peru
TG 9730 Chile
TG 9734 Venezuela
TG 9740 Ecuador
TG 91 Mundial
TG 92 Europa
TG 93 Norte America
TG 95 Australia
TG 97 Latino
TG 9911 Frances
TG 9913 Ingles
TG 9914 Español
TG 9915 Portugues

Reflectores

Para el uso de los Reflectores de DMR+ IPSC2, se activarán usando un contacto privado (4000 al 5000) y la comunicación en fonía será por el TG 9.

Concepto de TGRewrite

Para quienes quieran saber que significan las líneas, TGRewrite funciona de la siguiente forma:

TGRewrite=fromSlot,fromTG,toSlot,toTG,range

TGRewrite=Slot en RF,TG en RF,Slot en Internet,TG en Internet,cantidad de TGs sucesivos a reemplazar

Por ejemplo:

TGRewrite=2,9334,2,334,1

Haría que en su radio programado en el Slot 2 TG 9334, en internet (BrandMeister) salga por el Slot 2 TG 334.

Notas

En BrandMeister los reflectores fueron descontinuados a finales del 2020.

No he realizado pruebas con equipos con GPS, no he probado el envío de mensajes SMS ni llamadas privadas.
